打ち抜き加工
テープ、フィルム、紙、化成品などのロール・シート資材を、図面やワーク形状に合わせて指定の形状に高精度に切り抜く加工です 。辻紙工業の打ち抜き加工は、単に「形通りに切る」だけではありません 。独自の木型設計ノウハウとミクロン単位の圧力制御技術により、現場の作業工数を劇的に削減し、品質を安定させるための「仕掛け」をシートに施します 。
当社の「打ち抜き加工」
の3つの特徴
01 異形状品を組み合わせて加工
通常の抜き加工では、1つの木型（1版）につき1つの形状しか加工できないケースが一般的です 。しかし当社では、1つの版の中に複数種類の異なる形状を最適に配置し、同時に打ち抜くことが可能です。
同時に加工することによる加工コスト削減や、例えば、 1つの部品保護に必要な複数枚のシールを「1枚のシート」にまとめて納品できるため、現場での資材管理やピッキングの手間を大幅に削減します 。シールの「貼り忘れ」を物理的に防ぐ仕組みとしても非常に有効です 。

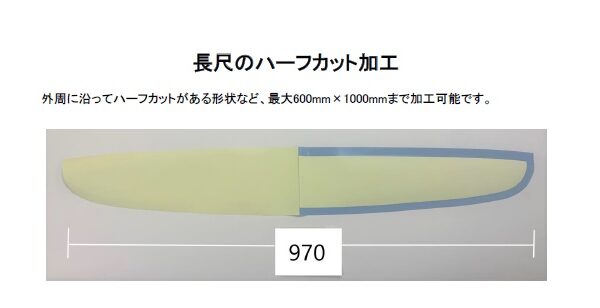

02 長尺で複雑なハーフカットが可能
直線的なハーフカットだけでなく、製品の外形（輪郭）から一定の距離を保ったまま（オフセット）、複雑な曲線や弓なりの長尺形状に対して精密なハーフカットを施す技術を保有しています 。
03 2種類のハーフカット（裏スリット）が可能
2種類の異なる材料（例：粘着テープと離型紙、または保護フィルムなど）を積層・貼り合わせた状態で、「1種類目の層までを切る」「2種類目の層までを切る」「台紙（セパレーター）だけを残す」といった、刃の深さを多段階に制御する超精密なハーフカット（裏スリット）を得意としています。
当社の「打ち抜き加工」
に関する課題解決事例
-
耐熱性、耐薬品性、導電性を確保したアルミテープ製特注マスキング材
製品 表面保護フィルム,
マスキング資材,業界 自動車, 機能性 表面保護, 導入効果 品質向上, -
正確な見切りを実現する位置決め用アプリテープ付きマスキング資材
製品 マスキング資材, 業界 自動車, 機能性 見切り,
位置決め,導入効果 標準化, -
ハーネス固定用、重剥離テープ加工
製品 機能性テープ, 業界 半導体・電子部品, 機能性 固定, 導入効果 省力化, -
マスキングテープから形状カットマスキング材への変更で省力化
製品 マスキング資材, 業界 表面処理, 機能性 塗装マスキング, 導入効果 工数削減, -
バンパーのマスキング工数を5分の1に削減したマスキング材設計提案事例
製品 マスキング資材, 業界 自動車, 機能性 塗装マスキング, 導入効果 工数削減, -
マグネット篏合部分の傷つき防止フィルム
製品 表面保護フィルム, 業界 自動車, 機能性 表面保護, 導入効果 省力化,
タクトタイム短縮,
当社の「打ち抜き加工」
に関するよくある質問
: 現場で作業しやすいように「ハーフカット（裏スリットなど）」と「外周の打ち抜き」を同時に行うことはできますか？
:もっと見るはい、可能です。一般的な加工業者の場合、ハーフカットと外周の打ち抜きを別々の工程で行うことが多く、加工コストがかさむ傾向があります。しかし当社では、これらを「1工程」で同時に処理できる技術と専用設備を...: 曲面や複雑な段差がある部品にぴったり合うマスキング材を作ることはできますか？
:もっと見るはい、可能です。図面がない場合でも、実際の製品から精密に型取り（サンプリング）を行い、最適な打ち抜き形状を設計します。さらに、曲面や段差に合わせてテープを貼る際に無理なテンション（引っ張る力）がかかる...: 試作品や小ロットでの打ち抜き加工（ダイカット）を依頼することは可能ですか？
:もっと見るはい、可能です。当社はカッティングプロッターを保有しているため、高額な型を製作することなく、100個以下の試作品や小ロットでの生産にも低コストかつスピーディーに対応できます。 また、当社が保有している...: 図面がない複雑な3D形状パーツのマスキングに苦戦しています。現在は熟練工が汎用テープを細かく手切りして貼り合わせていますが、1台あたり40分以上かかっており、品質にもバラつきが出ています。現物から専用のマスキング材を設計していただくことは可能でしょうか？
:もっと見るはい、可能です。図面がない場合でも、弊社技術担当が御社工場へ直接お伺いし、現物から精密なサンプリング（型取り）を行います。 本件のような複雑な3次元形状の場合、従来の「テープを重ねて貼る」手法では、重...
